Мобильная система радиационного мониторинга территорий

Система предназначена для пешеходного радиационного мониторинга территорий, обнаружения радионуклидных аномалий и индикаторов незаявленной ядерной деятельности и обучения специалистов их поиску.

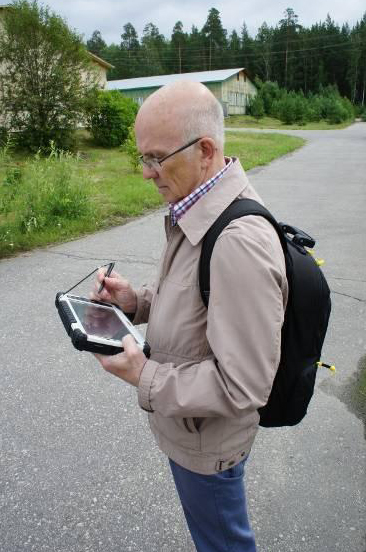

Аппаратура имеет небольшие размеры и вес, помещается в пылевлагозащитном рюкзаке и легко переносится одним оператором. Во время работы оператор держит в руках только планшетный компьютер, на экране которого отображается карта территории с маршрутом движения и текущая обстановка — мощность дозы, основные линии в спектре гамма-излучения, время работы, пройденный путь и маршрут, набранная оператором доза.

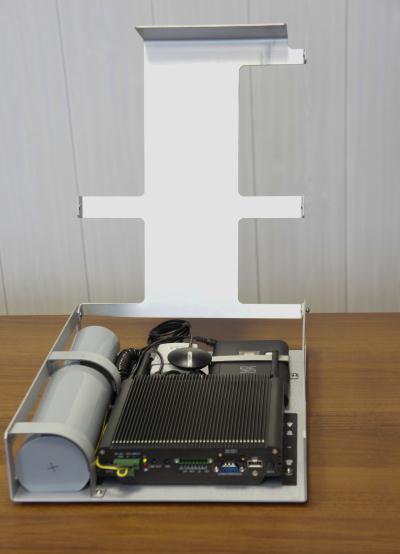

В состав аппаратуры входят:

  • сцинтилляционный блок детектирования γ-квантов с кристаллом NaI
  • (63×63);
  • промышленный безвентиляторный компьютер с GPS датчиком;
  • планшетный компьютер;
  • аккумуляторы с адаптером зарядки;
  • радиоканал передачи информации на центральный пункт на расстояние 2...3 км.

Технические характеристики:

Диапазон измерений МЭД

0,01 – 150 мкЗв/ч

Чувствительность к излучению 137Cs

1960 имп∙с-1/мкЗв∙ч-1

Интегральная нелинейность

±1%

Относительное разрешение по 137Cs

не более 7,5%

Диапазон регистрируемой энергии

20 кэВ ... 3 МэВ

Степень защиты детектора

IP54

Погрешности измерения

± 20 %

Масса, не более

10 кг

Габаритные размеры рюкзака

(500×330×200) мм

Время непрерывной работы

16 часов

Дальность обнаружения источника 137Cs ~ 4 мKu при идентификации за 120 секунд

~25 м


Система оснащена методикой моделирования радионуклидных аномалий для обучения операторов их поиску. Ее форма и мощность эквивалентной дозы задаются преподавателем произвольно, естественно, гипотетически на карте, а не реально на местности. При вступлении оператора в область аномалии программное обеспечение начинает генерировать небольшие добавки к результатам фоновых измерений мощности дозы и спектра, по мере углубления в область аномалии добавки увеличиваются и создают у оператора иллюзию нахождения на загрязненной территории. Как только оператор покинет область аномалии, то генерация добавок прекращается и отображаются только результаты фоновых измерений. Оператор должен своевременно реагировать на изменение информации и обозначить границу между чистой и условно «загрязненной» территорией. При проведении учебных занятий по обнаружению виртуальной радиационной аномалии преподавателю необходимо выполнить следующее:

  • расположить на электронной карте местности аномалию с учетом особенностей рельефа;
  • задать радионуклид, которым будет виртуально загрязнена аномалия;
  • поставить задачу на обучение в следующей формулировке: на карте учебной территории и, соответственно, на местности найти область, для которой мощность дозы заведомо превышает естественный радиационный фон, оконтурить ее границы, определить загрязняющие нуклиды и при этом минимизировать набираемую виртуальную дозу облучения.

На основе системы может быть предложен учебный компьютерный тренажер, имитирующий действия оператора при поиске радиационных аномалий на территории и/или индикаторов незаявленной ядерной деятельности без «выхода в поле».
